О разности потенциалов

Если величина потенциалов у токопроводящих предметов в помещении различается, то между ними возникает напряжение (разность потенциалов), что представляет большую опасность поражения током для человека. Особенно важно это учитывать при подключении приборов в помещениях с повышенной влажностью (санитарных комнатах, душевых).

Разность электрических потенциалов у бытовых приборов и труб в квартире может появиться в результате:

  • утечки тока из-за повреждения изоляции проводов;
  • неправильного подключения электрооборудования;
  • неисправных электроприборов;
  • проявления статического электричества;
  • возникновения блуждающих токов системы заземления.

Чтобы не допустить ситуации возникновения разности потенциалов в помещении, осуществляется система уравнивания потенциалов (СУП) – параллельное соединение всех металлоконструкций, находящихся в доме. Основой СУП является объединение токопроводящих объектов в единый контур.

В здании предусматривается установка одновременно основного контура заземления и дополнительных систем уравнивания потенциалов в соответствии с требованиями современных правил и норм строительства. Основная система включает в себя металлические конструкции строения: арматуру, короба вентиляции, трубы, детали и элементы лифтов и молниезащиты.

Инженерные коммуникации имеют довольно значительную протяженность, что увеличивает сопротивление проводников. В этом случае электрический потенциал металлических труб на последних этажах высотного здания намного больше, чем у трубопровода на первых этажах.

Кроме того, в последнее время металлические трубы начинают заменять на пластиковые. Таким образом батареи и полотенцесушители, которые сделаны из металла, лишаются защиты, так как пластик не является проводником и не имеет связи с заземляющей шиной. Поэтому для решения подобных проблем и устанавливается дополнительная система уравнивания потенциалов (ДСУП).

Для чего нужно выравнивать потенциалы

Прежде чем подробно рассматривать данную систему, следует разобраться с понятиями электрического потенциала и тока. Их физические свойства наглядно видны на примере обычного проводника. Когда он находится в состоянии покоя, все заряженные частицы – положительные и отрицательные – равномерно заполняют его внутреннюю структуру.

Каждый источник тока имеет на одном из полюсов недостаточное количество электронов, а на другом – избыточное. При подключении к нему проводника, все электроны, находящиеся внутри, станут перемещаться в определенном направлении с целью выравнивания этого недостатка и избытка. Такое движение называется электрическим током, а разница в электронах известна как положительный и отрицательный электрический потенциал.

При неизменной разнице потенциалов движение электронов будет происходить в одном направлении, поэтому ток считается постоянным. Если же наблюдается частая смена мест положительного и отрицательного потенциалов, то такой ток будет называться переменным. В домашней сети такие изменения происходят 50 раз в секунду, то есть частота переменного тока составляет 50 Гц.

Все проводники, по которым протекает электрический ток, защищены изоляцией, исключающей любые контакты с окружающими предметами. Это касается всех металлических элементов, деталей и конструкций, обладающих нулевым электрическим потенциалом, по которым не должен течь ток. В идеальном варианте все они работают автономно и не представляют опасности для окружающих.

Однако довольно часто возникают ситуации, в квартире или в частном доме, связанные с утечками тока. Например, в результате аварии произошло соприкосновение токоведущего провода и батареи. В этом случае ток проникает во всю систему отопления, что приводит к изменению электрического потенциала металлического радиатора.

Подобная ситуация может привести к различным вариантам дальнейшего развития событий:

  • Человек стоит на полу в обуви, не проводящей ток. В этом случае ничего не произойдет, и поражения током не будет.
  • При нахождении на заземленном полу, человек неизбежно получает удар током. Для подобных ситуаций предусмотрено УЗО – устройство защитного отключения.
  • Человек стоит на изолированном полу, одновременно касаясь металлической трубы и батареи, находящейся под напряжением. Каждая из этих конструкций обладает разным электрическим потенциалом и ток начнет протекать через тело. Именно в этот момент человек получает электротравму. Для борьбы с этим явлением и предусмотрена система для выравнивания потенциалов.

С этой целью все типы элементов из металла и защита приборов и оборудования, которые не должны быть под напряжением, соединяются в единую цепь. При возникновении аварийной ситуации все они будут иметь одинаковый потенциал. Даже, если напряжение составит 220 вольт, удара током не произойдет, важно, чтобы под ногами человека была изолированная поверхность.

Факторы, предопределяющие разницу

Все приборы, которые производят электроэнергию, имеют нулевое соединение с физическим грунтом. Это значит, что существует разница потенциалов между фазным проводом и «землёй», которая равна напряжению фазы. Явление разности потенциала может быть вызвано многими факторами:

  • локальными авариями электрооборудования;
  • статическим электричеством;
  • естественным электрическим потенциалом;
  • блуждающими токами;
  • токами, связанными с электрохимической коррозией.

Обрыв электрических проводов
Локальные аварии электрического оборудования сопровождаются: обрывами электрических проводов, частичными пробоями изоляционных подземных кабелей, неисправностью электрооборудования, находящегося в квартире. Сантехническая арматура, которая подключена к полихлорвиниловым трубам, может иметь статический заряд из-за постоянного движение воды по ним. Акриловое покрытие ванн или других ёмкостей накапливает заряд электричества на их поверхностях.

Естественным электрическим потенциалом наделено всё, что находится на земле, а также в её атмосфере, так как земная оболочка имеет отрицательный потенциал, а свод неба — положительный. Чем выше находится физическое тело, тем больше значение его потенциала, например, на высоте 2 м показатель достигает 110 вольт.

Отличие систем уравнивания и выравнивания потенциалов

Блуждающие токи проявляются на проложенных путях электротранспорта. Рельсы в этом случае выполняют роль заземляющих шин. Через них ток, приводящий в движение электродвигатели вагонов, проникает в землю. Люди, живущие возле трамвайных линий, могут чувствовать пощипывание в пальцах при умывании.

Если система состоит из труб, изготовленных из разных материалов, могут образоваться токи электрохимической коррозии. Они не опасны для человека, но разрушают водопровод и запорную арматуру. При подключении стального полотенцесушителя к линии труб, изготовленных из чёрного металла, со временем в их соединениях образуется течь из-за ослабления резьбы.

Назначение системы и ее виды

На любом жилом объекте расположено множество металлических предметов и конструкций, являющихся хорошими проводниками электричества.

Это:

  • Проложенные в квартире отопительные трубы.
  • Стальные короба шахт вентиляции.
  • Вспомогательное оборудование ванных комнат.
  • Трубы водоснабжения и канализации.

Важно! Из-за особенностей расположения в пределах квартиры или дома чаще всего все эти элементы не имеют надежной электрической связи.

По причине различных переходных сопротивлений в заземляющих контактах точки соединения (а, следовательно – и корпуса) могут иметь разный потенциал. В определенных условиях величина этой разницы достигает опасных для человека значений (25-50 Вольт). Это хорошо видно из следующего далее по тексту рисунка.

Чтобы устранить это различие и исключить вероятность поражения током жильцов дома – в нем организуется система уравнивания потенциалов. Для этого в пределах квартиры все корпуса оборудования, трубы, а также стальные двери и элементы отопительной системы объединяются в единую цепь.

Делается это с той целью, чтобы впоследствии подсоединить к действующему контуру заземления. Только так удается уровнять потенциалы, появляющиеся на различных элементах бытового оборудования (фото ниже).

Виды систем уравнивания

Известны две разновидности уравнивающих систем, одна из которых называется основной (ОСУП), а вторая – дополнительной (ДСУ).

Последняя не сможет функционировать без исправно действующей основной системы, которая должна соответствовать следующим требованиям:

  • Начиная ГЗШ в распределительном шкафу, при ее обустройстве запрещено объединять PE и N проводники.
  • Для всех конструкций, которые полагается заземлять, выбирается только радиальная схема подключения к заземляющему контуру.
  • В цепях защитного заземления не допускается устанавливать отдельные коммутационные приборы.

В отличие от ОСУП ДСУ объединяет проводящие части электрооборудования, расстояние между которыми настолько велико, что в них может образоваться опасная разность потенциалов. А также существует вероятность того, что к ним можно случайно прикоснуться одновременно (двумя руками, например). К этим же элементам относят стальные части проложенных в земле и наземных конструкций, а также нулевые защитные проводники (фото ниже).

Наиболее распространённым случаем считается, когда разные потенциалы возникли на канализационной и водопроводной трубе. Стоит заметить, что если утечка тока возникла на трубах водоснабжения, тогда вероятность удара током во время купания будет крайне высока. Основная причина — одновременное касание крана и сила воды. Своевременно установив контур уравнивания потенциалов, вы обезопасите себя и своих близких от поражения током.

Коробки уравнивания потенциалов

Коробка распределительная
Коробка уравнивания потенциалов (КУП) – это один из элементов системы защиты людей от опасности поражения электричеством. Устройство применяется при организации ДСУП в помещении (офисе, квартире, доме и т.д.).

Существуют различные виды КУП в зависимости от конструкции здания:

  • в полые стены;
  • в сплошные стены;
  • открытой установки.

Уравнивание потенциалов

Существует основная и дополнительная системы уравнивания потенциалов. ПУЭ на эту тему пишет:

1.7.60. При применении защитного автоматического отключения питания должна быть выполнена основная система уравнивания потенциалов в соответствии с 1.7.82, а при необходимости также дополнительная система уравнивания потенциалов в соответствии с 1.7.83.

То есть, поскольку защитное автоматическое отключение питания может осуществляться автоматическими выключателями, а они у нас стоят в любом доме, ПУЭ нас обязывает делать и систему уравнивания потенциалов. Замечу, что не в каждом садовом домике есть подлежащие соединению проводящие части, но если они есть, то система должна их объединять.

Существует также такое понятие, как местная система уравнивания потенциалов. Фактически это дополнительная система уравнивания потенциалов, не связанная с основной системой. Такая применяется только для цепей, в целях защиты запитанных через разделительный трансформатор или от другого источника, обеспечивающего равноценную степень безопасности (п.1.7.85).

Основная система уравнивания потенциалов (ОСУП)

Итак, что должна соединять основная система уравнивания потенциалов? Часть из этих объектов уже, как правило, соединена системой заземления, а остальные надо тоже к ней присоединить. Итак, ПУЭ перечисляет проводящие части, которые требуется соединить с главной заземляющей шиной или шиной, выполняющей её функции (например, PE)

1.7.82. О сновная система уравнивания потенциалов в электроустановках до 1 кВ должна соединять между собой следующие проводящие части:

1) нулевой защитный РЕ- или PEN-проводник питающей линии в системе TN;

2) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и ТТ;

3) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);

4) металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п. Если трубопровод газоснабжения имеет изолирующую вставку на вводе в здание, к основной системе уравнивания потенциалов присоединяется только та часть трубопровода, которая находится относительно изолирующей вставки со стороны здания;

5) металлические части каркаса здания;

6) металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ щитов питания вентиляторов и кондиционеров;

7) заземляющее устройство системы молниезащиты 2-й и 3-й категорий;

8) заземляющий проводник функционального (рабочего) заземления, если такое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

9) металлические оболочки телекоммуникационных кабелей.

Проводящие части, входящие в здание извне, должны быть соединены как можно ближе к точке их ввода в здание.

Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине (см. 1.7.119-1.7.120) при помощи проводников системы уравнивания потенциалов.

Проводники основной системы уравнивания потенциалов должны иметь сечение не менее 6 мм² по меди (ПУЭ, п.1.7.137).

Дополнительная система уравнивания потенциалов (ДСУП)

ПУЭ также оговаривает проводящие части, которые требуется соединить дополнительной системой уравнивания потенциалов:

1.7.83. Система дополнительного уравнивания потенциалов должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток.

Для уравнивания потенциалов могут быть использованы специально предусмотренные проводники либо открытые и сторонние проводящие части, если они удовлетворяют требованиям 1.7.122 к защитным проводникам в отношении проводимости и непрерывности электрической цепи.

При этом:

1.7.84. …Проводящие части оборудования с двойной изоляцией не должны быть присоединены к защитному проводнику и к системе уравнивания потенциалов.

То есть, если можно одновременно дотронуться, например, до металлического воздуховода и до металлической трубы водоснабжения, то их необходимо дополнительно электрически соединить, даже если эти системы уже были соединены где-то на вводе в дом. Ведь всегда может случиться, что часть металлического водопровода может быть заменена пластиком, как, впрочем, и часть воздуховода.

В ванной комнате, например, системой ДСУП должны быть соединены при их наличии такие объекты, как:

  • металлический корпус ванны или душевой кабины;
  • металлический корпус полотенцесушителя;
  • металлические водопроводные и газовые трубы;
  • металлические трубы канализации;
  • металлические короба вентиляции.

Проводники дополнительной системы уравнивания потенциалов должны иметь сечение не менее:

  • при соединении двух открытых проводящих частей — сечения меньшего из защитных проводников, подключенных к этим частям;
  • при соединении открытой проводящей части и сторонней проводящей части — половины сечения защитного проводника, подключенного к открытой проводящей части.

(ПУЭ, п.1.7.138).

Соединения объектов ДСУП должны быть прямыми (не через шину). Кроме того, если при замене одного из объектов способ присоединения к нему проводника допускает рассоединение оставшихся объектов, их нужно соединить и через шину, дублируя тем самым соединение.

ДСУП должна иметь соединение с ОСУП (кроме случаев запитывания цепей помещения через разделительный трансформатор или от другого источника, обеспечивающего равноценную степень безопасности (п.1.7.85)).

Выравнивание потенциалов

Выравнивание потенциалов применяется не так часто, и обязательно только для помещений для содержания животных:

1.7.174. В зоне размещения животных в полу должно быть выполнено выравнивание потенциалов при помощи металлической сетки или другого устройства, которое должно быть соединено с дополнительной системой уравнивания потенциалов.

Назначение и устройство ШДУП


Причина поражения электрическим током

Дополнительная система уравнивания электрических потенциалов охватывает следующие обязательные элементы:

  • Все без исключения приборы, расположенные в помещениях повышенной влажности – в ванных комнатах, на кухнях, в подвалах и чердаках частных строений – и подлежащие заземлению.
  • Элементы металлических конструкций, непосредственно примыкающие к этим помещениям и выходящие за их планировочные границы.
  • Нулевые проводники системы заземления. К ним подключаются все остальные выравнивающие отводы.

В случае отсутствия на данном ответвлении нулевых N проводников вся система подключается к РЕ шине, установленной в распределительном шкафу на вводе в здание.

Данная процедура также распространяется на нагревательные шины системы «теплый пол», наглухо замуровываемые в бетонные покрытия. Перед их монтажом потребуется закрыть комплект стальных трубок металлической сеткой, которая впоследствии подсоединяется к системе, в которой предусмотрена шина ШДУП. Для обеспечения дополнительной защиты в цепях питания нагревательных приборов рекомендуется устанавливать УЗО на ток до 30 мА (смотрите п. 7.1.88 ПУЭ).

Способы соединения элементов, подключаемых к шинам ШДУП типа У4, бывают самыми различными. Широко практикуются следующие типовые схемы:

  • радиальный способ подключения к элементам уравнивания потенциалов;
  • подключение шлейфом, обеспечивающим непрерывность цепи выравнивания.

В любом случае такие коммутации выполняются с использованием специального сборного узла уравнивания потенциалов – для этих целей применяется коробка ШДУП. Эта конструкция представляет собой своеобразную сборку нескольких проводников в единую проводящую систему, подключаемую к нулевой шине распределительного шкафа.

Параметры проводников ДСУП


ДСУП

Для системы дополнительного уравнивания потенциалов подходят только специально предназначенные для этих целей проводники. Согласно положениям ПУЭ (смотрите п. 1.7.138) их характеристические размеры должны удовлетворять следующим требованиям:

  • при соединении двух собственных проводящих частей оборудования в качестве основного выбирается сечение меньшего из защитных проводников, подсоединяемых к заземляемым частям;
  • при соединении собственных и сторонних проводящих элементов оборудования или приборов за основу берется половина сечения защитного проводника, подключаемого к открытой части заземляющего контура.

В соответствии с пунктом 1.7.126. ПУЭ защитные проводники изготавливаются из того же материала, что и фазные, а их сечения строго регламентируются.

Минимальные значения сечения медных проводников, применяемых в системах ДСУП и не входящих в состав силового кабеля, должны соответствовать требованиям пункта 1.7.127 ПУЭ. Величина этого параметра выбирается, исходя из следующих соображений:

  • она должна быть равной 2,5 мм2 при условии надежной механической защиты от деформаций и других посторонних воздействий;
  • ее значение достигает 4 мм2 в случае отсутствия необходимой защищенности.

Общая схема ДСУП помимо всего перечисленного включает в свой состав элементы защиты от молний и грозовых разрядов.

Назначение и особенности эксплуатации ДСУП

Данная система органично дополняет ОСУП и обеспечивает дополнительную электробезопасность в душах, ванных и прочих объектах, представляющих повышенную опасность.

Например, в дополнительную систему, предназначенную для ванной комнаты, входят такие конструктивные элементы и оборудование:

  • Трубы водопровода и канализации.
  • Короб вентиляции, при ее наличии.
  • Полотенцесушитель, корпуса ванн или душевых кабин.
  • Для соединения и подключения используются проводники и коробка уравнивания потенциалов.

Для подключения каждого объекта, входящего в систему, используется медный проводник с одной жилой. Его свободная часть заводится в коробку уравнивания потенциалов и соединяется с клеммой.

К подобной системе выставляются такие же требования, как и к основной:

  • Для подключения элементов запрещается использовать шлейф.
  • Установка дополнительной системы запрещается, когда в помещении отсутствует заземляющий контур, то есть используется заземляющая схема TN-C.
  • Дополнительная система уравнивания потенциалов не должна иметь разрывов на всем своем протяжении, начиная от распределительного шкафа и заканчивая коробкой для клемм, установленной на своем месте. Запрещается включать в цепочку все виды защитной аппаратуры.

Выполняем монтаж

До начала установки специалисты рекомендуют сделать чертеж, на котором точно обозначить соединения элементов. Обязательно отмечается место, где будет установлена коробка для уравнивания потенциалов. Следует отметить и места прохождения провода по всем линиям, от одной точки до другой.

На следующем этапе выполняется подготовка коммуникаций к подключению. Для этого на трубе зачищается небольшое расстояние под размеры хомута. Зачистка производится до тех пор, пока не появится металлический блеск. Таким образом, обеспечивается прочное соединение и хороший контакт, благодаря которому система обязательно сработает при возникновении аварийной ситуации.

Далее к каждому элементу подводится отдельный проводник. При отсутствии вероятности механических повреждений, сечение провода может быть 2,5 мм2. Если же такая возможность не исключается, рекомендуется перестраховаться и воспользоваться проводом сечением 4 мм2. Все провода, заведенные в коробку, следует надежно закрепить на шине. Коробка уравнивания потенциалов для ванной комнаты выбирается с классом защиты не ниже IP54. Провод, отходящий от шины в направлении квартирного щитка, имеет сечение 6 мм2. Он не должен пересекаться с другими кабельными линиями, независимо от места прокладки.

По окончании монтажа правильность всех подключений проверяется измерительными приборами и визуальным осмотром. Процедуру проверки рекомендуется поручить профессиональному специалисту-электротехнику.

Коробка уравнивания потенциалов (КУП): монтаж и особенности эксплуатации

Коробка уравнивания потенциалов

Выравнивание потенциалов

Коробка уравнивания потенциалов

Разность потенциалов электрического поля

Коробка уравнивания потенциалов

Что такое разность потенциалов

Коробка уравнивания потенциалов
Коробка уравнивания потенциалов

Установка распаечных коробок

Коробка уравнивания потенциалов

Как правильно соединить провода в распределительной коробке

Коробка уравнивания потенциалов

Устройство и работа ОСУП

В качестве главного защитного элемента выступает ОСУП – основная система выравнивания потенциалов. Типовая схема включает в себя следующие части:

  • Заземляющее устройство – контур заземления.
  • ГЗШ – главная заземляющая шина.
  • Защитные проводники РЕ.
  • Проводники уравнивания потенциалов.

Для установки главной шины заземления или шины РЕ используется вводно-распределительный щит здания. В свою очередь, шина соединяется со стальной полосой, подключенной к контуру заземления. Помимо этого, к ГЗШ дополнительно выполняется подключение PEN-проводника кабельной линии на входе в случае использования системы заземления TN-C-S или РЕ-проводник при подключении заземляющей системы TN-S. Сюда же подсоединяются и РЕ-проводники, соединяемые с группами разных проводок и РЕ-проводники, входящие в систему для выравнивания потенциалов.

Основная система уравнивания потенциалов имеет свои особенности подключения и эксплуатации:

  • Запрещается соединять РЕ-проводники и нулевые рабочие провода (N) на всем протяжении линии, от начала главной заземляющей шины.
  • При подключении к заземленным конструктивным элементам здания должна использоваться радиальная схема соединения. В таких случаях всем заземляемым частям здания будут соответствовать собственные проводники, выравнивающие потенциалы. Сами уравнивающие РЕ-проводники запрещается соединять с помощью шлейфов.
  • Работа проводов защиты осуществляется непрерывно. Поэтому в цепи с такими проводниками нельзя устанавливать какую-либо защитную коммутационную аппаратуру.

В процессе эксплуатации ОСУП иногда возникают проблемы технического характера. Например, в последнее время многие хозяева квартир осуществляют замену металлических труб пластиковыми. В результате использования пластика происходит разрыв защитной цепочки, препятствующий выравниванию, и разность потенциалов возникает хаотически и бесконтрольно между любыми участками и коммуникациями.

Другая проблема основной системы заключается в существенных различиях электрического потенциала одной и той же трубы на разных этажах многоэтажного дома. То есть напряжение на первом этаже будет выше, чем на последнем, в связи с чем может сложиться ситуация, представляющая опасность для организма человека. Поэтому кроме главной, создается еще одна система уравнивания потенциалов, устанавливаемая в индивидуальном порядке во всех квартирах.

Монтаж КУП с пластиковыми батареями

КУП монтаж с пластиковыми батареями
В процессе установки пластиковых труб и многофункционального оборудования КУП, к ним обязательно добавляют металлические краны и смесители. Сегодня все чаще можно встретить металлопластиковые трубы с диэлектрическими вставками, которые подключаются к главному контуру. Система, в свою очередь, создаёт равномерный потенциал для всех металлических приборов в здании. Если по какой-то причине возникло напряжение на любом из объектов, оно просто перейдёт через заземляющий проводник к общему контуру. Монтаж распределительной коробки требует соблюдения следующих правил:

  • Обеспечение беспрепятственного доступа к коробке.
  • Устанавливать КУП нужно в месте прохода стояков.
  • Монтаж различных систем, таких как санузел, должен быть проведён в обязательном порядке.
  • Для слаженной работы системы нужно подключить все открытые элементы электроприборов, а также сторонние части и защитные проводники.

Как и в предыдущем варианте, систему уравнивания желательно устанавливать в процессе строительства дома. Если в старых домах она отсутствует, тогда специалисты поэтапно устанавливают все необходимое оборудование. Всегда важно помнить, что перед тем как приступить к монтажу КУП, нужно тщательно изучить систему заземления здания. Ведь нередки те случаи, когда установка такого оборудования просто запрещена. К примеру, если в подъезде заземление было установлено без специального проводника, тогда установка СУП просто невозможна.

Молниезащитная система для уравнивания потенциалов

Молниезащитная система
В момент удара молнии образуется большая сила тока, из-за чего возникает разница потенциалов. Чтобы избежать неконтролируемого замыкания необходимо соединить электрические устройства, заземление, все металлические элементы и защитную систему от молний с устройствами защиты. Проводники всей системы соединяются шиной дополнительного уравнивания потенциалов, которая всегда должна быть доступна для испытаний. Большие здания могут иметь сразу несколько таких шин, которые к тому же соединены в единую цепь.

Система уравнения потенциалов молниезащиты осуществляется непосредственно на входе в здание, а также в тех местах, где нет возможности соблюдать безопасное расстояние (к примеру: в подвале). Если здание было построено на основе бетона либо имеет металлический корпус, уравнивание молниезащиты может проводиться только на уровне грунта. В многоэтажных домах, высота которых превышает 30 метров, на каждые 20 метров обязательно делают уравнение потенциалов защиты от молний.

Отдельно стоит заметить что все молниепроводящие детали должны быть расположены на безопасном от КУП расстоянии, дабы избежать импульсных перекрытий. Если такие условия являются невыполнимыми, тогда необходимо создать вспомогательные связи. Но при этом важно учитывать, что они дают возможность захода высокого потенциала в само здание.

Монтаж выравнивающей шины


Соединение с элементами, не имеющими специальных контактов для подключения, производится с помощью хомутов, зажимов

Шины ШДУП обычно размещаются в коробках, которые различаются по способу установки на элементах конструкции. Они могут размещаться в следующих местах:

  • в полостях прилегающих стенных простенков;
  • непосредственно в самих стенах.

Кроме того, они нередко выполняются в виде настенного крепления. Их установка и закрепление в элементах стенных конструкций предусматривается еще на этапе строительства. Конкретное место размещения коробки с шиной выбирается согласно заранее составленной схеме и с учетом того, чтобы к ним имелся свободный доступ. Это необходимо для контроля их состояния и обслуживания.

В уже построенном и эксплуатируемом строении устанавливаются коробки в открытом исполнении, доступные для проведения необходимых электромонтажных операций. Место их установки выбирается с тем расчетом, чтобы длина сборных проводников и заземляющей шины была минимальной. Это позволит сэкономить на расходных материалах.

Обустройство надежной системы выравнивания потенциалов на любом действующем объекте является гарантией защиты работающих или проживающих в нем людей от удара электрическим током.

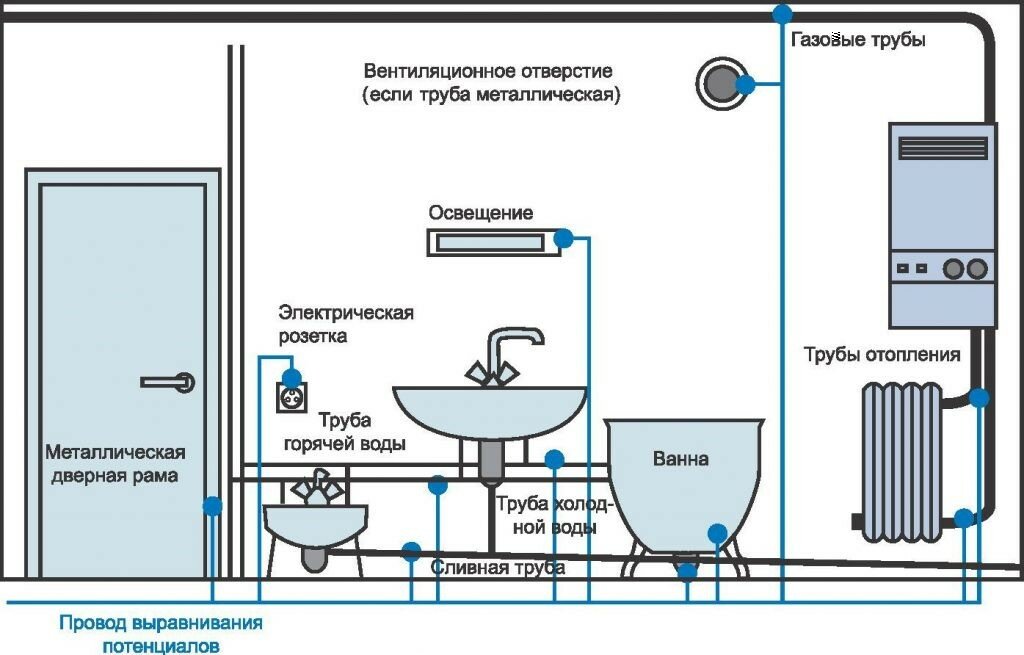

Выравнивание потенциалов в ванной комнате

Поскольку местом особой опасности является ванна комната, организацию схемы выравнивания следует начать с ней. Причины столь высокой электроопасности ванной кроются не только в повышенном уровне влажности, но и в большой концентрации металлических проводников, то есть труб. Установка схемы выполняется следующим образом:

  1. Непосредственно в ванной или рядом с ней устанавливается пластиковая коробка с шиной.
  2. От каждого металлического предмета (корпусов приборов, труб, светильника, коробки двери, если она из металла), а также от контакта заземления каждой установленной в ванной розетки и выключателя прокладывается отдельный проводник до смонтированной коробки.
  3. Провода соединяются путём их надёжного зажимания болтами.
  4. Прокладывается один проводник от шины до распределительного щитка и подключается к его заземлению.

    подключение к заземлению

Важно знать, что для эффективной работы схемы по выравниванию потенциалов не следует использовать последовательное соединение оборудования — от каждой металлической поверхности или прибора к коробке должен вести отдельный провод.

В редких случаях возможно последовательное подключение не более 2 устройств, но без разрыва проводника.

Заключение

По теме уравнивания и выравнивания потенциалов в ПУЭ написано довольно много информации. Но тема данной статьи исчерпывается общим представлением о различии этих систем.

Источники

  • https://elektro.guru/dlya-proizvodstva/chto-takoe-korobka-uravnivaniya-potencialov-kup.html
  • https://electric-220.ru/news/korobka_uravnivanija_potencialov/2018-03-19-1474
  • https://220v.guru/fizicheskie-ponyatiya-i-pribory/otlichie-sistem-uravnivaniya-i-vyravnivaniya-potencialov.html
  • https://imhodom.ru/forums/topic/shdup-i-kup-zachem-v-dome-s-plastikovymi-trubami-sistema-uravnivaniya-potencialov/
  • https://zen.yandex.com/media/electromozg/razlichie-mejdu-uravnivaniem-i-vyravnivaniem-potencialov-5d76a934fe289100add6bac7
  • https://StrojDvor.ru/elektrosnabzhenie/ustrojstvo-i-naznachenie-shiny-dopolnitelnogo-uravnivaniya-potencialov/
  • https://paes250.ru/elektromontazh/shema-uravnivaniya-potencialov.html

[свернуть]
