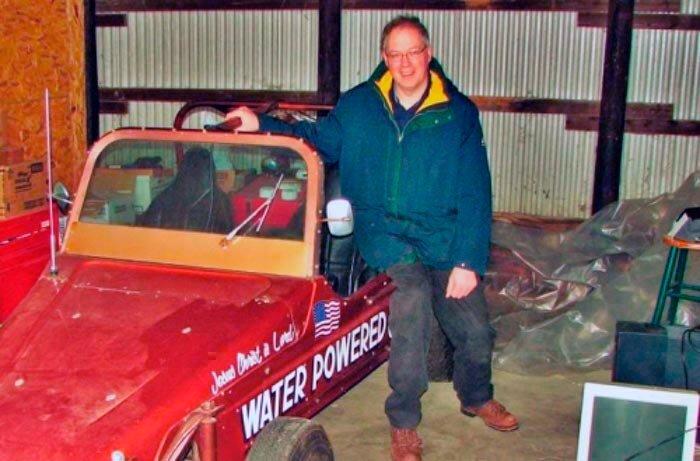

«Топливная ячейка» и «Машина на воде» Стэнли Мейера

Как и о всякой технологии, способной перевернуть мир, о ячейке Стэнли Мейера (или водном топливном элементе) говорят до сих пор. Одни уверяют о ней почти как о вечном двигателе, другие утверждают, что это мошенничество чистой воды. Кое кто даже пророчил создателю этого чуда Нобелевскую премию. А ряд судебных разбирательств и таинственная смерть Мейера только подлили масло в огонь сомнений.

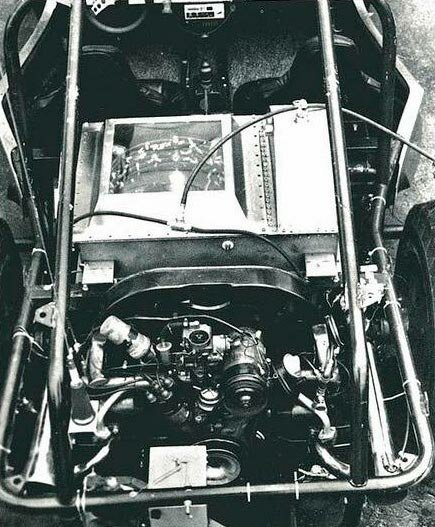

Так что же на самом деле изобрел Стэнли Мейер? Известно следующее: в 1980 году американским изобретателем Стэнли Алленом Мейером для показа публике и журналистам был представлен легкий вездеход – багги. Казалось бы, обычное дело, но его багги ездил не на бензине, а на воде. Причем эффективность двигателя была такова, что на четыре с лишним тысячи км (от Нью-Йорка до Лос-Анджелеса) потребовалось бы всего восемьдесят три литра воды.

Конечно, целиком конструкцию супердвигателя изобретатель не разглашал. Первоначально Мейер говорил о водных инжекторах вместо свечей, которые и позволяли получать энергию из вода. Затем, неохотно, поведал о созданной им водной ячейке – главном компоненте двигателя. Ячейка позволяла получать водород и кислород из воды, и использовать водород как топливо.

И, хотя многие сразу стали говорить про «изобретение» Стэнли Мейером давно и хорошо известного электролизера, устройству Мейера требовалось гораздо меньше энергии для расщепления воды. Фактически его устройство могло само обеспечивать себя энергией – только подливай воду. Не обращая внимания на критику оппонентов, Стэнли Мейер запатентовал свое изобретение и стал искать инвестиции, для дальнейших разработок. И нашел их!

Слухи и недосказанность вокруг изобретения «водных топливных ячеек» изобретатель поддерживал тем, что не разрешал испытания и исследования их независимыми инспекторами и техниками, мотивируя о том, что все экспертизы пройдены на этапе патентования. Именно поэтому загадка «ячеек» так и осталась загадкой.

В 1996 году два инвестора Мейера подали на него в суд Огайо, который изобретатель проиграл. И чудо-багги и «топливная ячейка» были признаны фальшивками. Принципом получения водорода был признан в разрушении полярных связей в молекуле воды с помощью СВЧ-излучения. Но Стэнли продолжал работать до 1998 года, когда его смерть снова не всколыхнула американские газеты.

Официально – он умер от церебральной аневризмы. Но брат изобретателя рассказал другую историю. «Во время ужина с инвесторами из Бельгии, Стэнли сделал глоток клюквенного сока. Затем он схватил его за шею, выскочил из двери, упал на колени и его вырвало. Я выбежал на улицу и спросил его: «Что случилось?» Он сказал: «Они отравили меня». Это было его последним заявлением.

Хотя остались чертежи и патент Мейера, пока никто достоверно не смог повторить его работу… Или смог, но не хочет делиться этим с миром.

О водородной ячейке Мейера

Если вы сделали и испытали вышеописанную конструкцию, то по горению пламени на конце иглы наверняка заметили, что производительность установки чрезвычайно низкая. Чтобы получить больше гремучего газа, нужно изготовить более серьезное устройство, называемое ячейкой Стэнли Мейера в честь изобретателя.

Принцип действия ячейки тоже основан на электролизе, только анод и катод выполнены в виде трубок, вставляющихся одна в другую. Напряжение подается от генератора импульсов через две резонансные катушки, что позволяет снизить потребляемый ток и увеличить производительность водородного генератора. Электронная схема устройства представлена на рисунке:

Для изготовления ячейки Мейера потребуется:

• цилиндрический корпус из пластмассы или оргстекла, умельцы нередко используют водопроводный фильтр с крышкой и патрубками;
• трубки из нержавеющей стали диаметром 15 и 20 мм длиной 97 мм;
• провода, изоляторы.

Нержавеющие трубки крепятся к основанию из диэлектрика, к ним припаиваются провода, подключаемые к генератору. Ячейка состоит из 9 или 11 трубок, помещенных в пластиковый либо плексигласовый корпус, как показано на фото.

Соединение элементов производится по всем известной в интернете схеме, куда входит электронный блок, ячейка Мейера и гидрозатвор (техническое название – бабблер). В целях безопасности система снабжена датчиками критического давления и уровня воды. По отзывам домашних умельцев, подобная водородная установка потребляет ток порядка 1 ампера при напряжении 12 В и обладает достаточной производительностью, хотя точные цифры отсутствуют.

Схема водяной топливной ячейки Мейера

Экология познания. Наука и техника: Ячейка Мейера – устройство, расходующее малое количество электрической энергии, и производящее из обыкновенной воды большое количество водородно-кислородной смеси (газ Брауна).

Очевидно, что изобретатель из США Стэнли Мэйер разработал электрическую ячейку, которая позволяет разделять обыкновенную водопроводную воду на водород и кислород с гораздо меньшей затратой энергии, чем требуется при обычном электролизе.

Демонстрации проводились и прежде профессором Michael Laughton, Dean из Engineering при Колледже Королевы Mary, Лондон, Адмирал Сэр Anthony Griffin, бывший командующий британским Флотом, и Д-ром Keith Hindley, английским химиком-исследователем. Ячейка Мэйер, сделанная дома изобретателем в Grove City, Огайо, производила гораздо больше водородо-кислородной смеси, чем могло ожидаться при простом электролизе.
В то время как обычный элекролиз воды требует тока, измеряемого в амперах, ячейка Мэйер производит тот же эффект при милиамперах. Более того, обыкновенная водопроводная вода требует добавления электролита, например, серной кислоты, для увеличения проводимости; ячейка Мэйер действует при огромной производительности с чистой водой.
Согласно очевидцам, самым поразительным аспектом клетки Мэйер было то, что она оставалась холодной даже после часов производства газа.
Эксперименты Мэйера, которые он счел возможными представить к патентованию, заслужили серию патентов США, представленные под Секцией 101. Представление патента под этой секцией зависит от успешной демонстрации изобретения Патентному Рецензионному Комитету.
Клетка Мэйера имеет много общего с электролитической ячейкой, за исключением того, что она работает при высоком потенциале и низком токе лучше, чем другие методы. Конструкция проста. Электроды — отсылаем заинтересовавшихся к Мэйеру — сделаны из параллельных пластин нержавеющей стали, образующие либо плоскую, либо концентрическую конструкцию. Выход газа зависит обратно пропорционально расстоянию между ними; предлагаемое патентом расстояние 1.5 мм дает хороший результат.
Значительные отличия заключаются в питании ячейки. Мэйер использует внешнюю индуктивность, которая образует колебательный контур с емкостью ячейки, — чистая вода, по-видимому, обладает диэлектрической проницаемостью около 81, — чтобы создать параллельную резонансную схему. Она возбуждается мощным импульсным генератором, который вместе с емкостью ячейки и выпрямительным диодом составляет схему накачки. Высокая частота импульсов производит ступенчато поднимающийся потенциал на электродах ячейки до тех пор, пока не достигаеся точка, где молекула воды распадается и возникает кратковременный импульс тока. Схема измерения тока питания выявляет этот скачок и запирает источник импульсов на несколько циклов, позволяя воде восстановиться.
Химик-исследователь Keith Hindley предлагает следующее описание демонстрации ячейки Мэйера: «После дня презентаций, Griffin комитет засвидетельствовал ряд важных свойств WFC (водяная топливная ячейка, как назвал ее изобретатель).

Группа очевидцев независимых научных наблюдателей Великобритании свидетельствовала что американский изобретатель, Стэнли Мэйер, успешно разлагает обыкновенную водопроводную воду на составляющие элементы посредством комбинации высоковольтных импульсов, при среднем потреблении тока, измеряемого всего лишь милиамперами. Зафиксированный выход газа был достаточным, чтобы показать водородно-кислородное пламя, которое мгновенно плавило сталь.

По сравнению с обычным сильноточным электролизом, очевидцы констатировали отсутствие какого-либо нагревания ячейки. Мэйер отказался прокомменировать подробности, которые бы позволили ученым воспроизвести и оценить его «водяную ячейку». Однако, он представил достаточно детальное описание американскому Патентному Бюро, чтобы убедить их, что он может обосновать его заявку на изобретение.
Одна демонстрационная ячейка была снабжена двумя параллельными электродами возбуждения. После наполнения водопроводной водой, электроды генерировали газ при очень низких уровнях тока — не больше, чем десятые доли ампера, и даже милиамперы, как заявляет Мэйер, — выход газа увеличивался, когда элекроды сдвигались более близко, и уменьшался, когда они отодвигались. Потенциал в импульсе достигал десятков тысяч вольт.
Вторая ячейка содержала 9 ячеек с двойными трубками из нержавеющей стали и производила намного больше газа. Была сделана серия фотографий, показывающая производство газа при милиамперном уровне. Когда напряжение было доведено до предельного, газ выходил в очень впечатляющем количестве.
«Мы обратили внимание, что вода вверху ячейки медленно стала окрашиваться от бледно-кремового до темно-коричневого цвета, мы почти уверены в влиянии хлора в сильно хлорированной водопроводной воде на трубки из нержавеющей стали, использованные для возбуждения».
Он продемонстрировал производство газа при уровнях милиампер и киловольт.
«Самое замечательное наблюдение — это то, что WFC и все его металлические трубки остались совершенно холодные на ощупь, даже после более чем 20 минут работы. «Раскалывающий молекулы» механизм развивает исключительно мало тепла по сравнению с элекролизом, где элекролит нагревается быстро.»

Результат позволяет рассмотреть эффективное и управляемое производство газа, которое быстро возникает, и безопасно в функционировании. Мы ясно увидели, как увеличение и уменьшение потенциала используется, чтобы управлять производством газа. Мы увидели, как поток газа прекращался и начинался вновь, соответственно когда напряжение на входе было выключено и вновь включено.»
«После часов обсуждения между собой, мы заключили, что Steve Мэйер явился, чтобы изобрести совершенно новый метод для разложения воды, которая обнаруживала некоторые черты классического элекролиза. Это подтверждается тем, что его устройства, реально работающие, взятые из его коллекции, удостоверены американскими патентами на разные части WFC системы. Так как они были представлены под Секцией 101 Патентным Бюро США, аппаратура, включенная в патентах, проверена экспериментально экспертами американского Патентного Бюро, их вторыми экспертами и все заявления были установлены.
» Основной WFC подвергался трехлетнему испытанию. Это подняло предоставленные патенты до уровня независимого, критического, научного и инженерного подтверждения того, что устройства фактически работают, как описано.»
Практическая демонстрация ячейки Мэйер’а является существенно более убедительной, чем псевдо-научный жаргон, который использован для объяснения. Изобретатель лично говорил об искажении и поляризации молекулы воды, приводящему к самостоятельному разрыву связи под действием градиента электрического поля, резонанса в пределах молекулы, который усиливает эффект.
Не считая обильного выделения кислорода и водорода и минимального нагревания ячейки, очевидцы также сообщают, что вода в внутри ячейки исчезает быстро, переходя в ее составные части в виде аэрозоли из огромного количества крошечных пузырей, покрывающих поверхность ячейки.
Мэйер заявил, что у него работает конвертер водородно-кислородной смеси в течение последних 4 лет, использующий цепочку из 6 цилиндрических ячеек. Он также заявил, что фотонное стимулирование пространства реактора светом лазера посредством оптоволокна увеличивает производство газа.

Дополнительные данные по водородной ячейке Мейера. Подключение.

В идеале бабблер должен иметь плотно закрывающуюся крышку, если газ внутри загорится ее должно мгновенно сорвать. Некоторые люди между бабблером и кейсом ставят специальный вентиль – отсекатель, предотвращающий попадание большого давления обратно в ячейку.

Если вы намереваетесь использовать с двигателем внутреннего сгорания, тщательно отрегулируйте зажигание (Смотрите дополнительный материал).

Электронная схема для насоса не критична. Подойдет любая, которая включает насос , когда вода не достигает датчика и выключает когда достигает .

Вполне подойдет данная схема:

Газ 72 попадает в горелку через вентиль 35. Горящий газ поднимается по вертикальной трубе 63 и затягивает за собой наружный воздух через отверстия 70 и 13, которые имеют скользящую крышку для контроля подачи. В чашке 40 собирается некоторое количество сгоревшего газа и возвращается назад через трубу 45 и смешивается с горящими газами в колонке горения. Регулировка подачи сгоревшего газа – вентиль 42. Большое количество сгоревшего газа (водяного пара) подается назад, что понижает температуру горения. Электрическое зажигание 20 упрощает розжиг.

Настройка ячейки.

Выключите первый генератор 555. Отрегулируйте частоту второго генератора по максимальному выходу газа. Дэйв Лоутон нашел, что на его ячейке Мэйера резонансные точки были около 3кГц и 6кГц.

Включите первый генератор 555. Отрегулируйте по максимальному выходу газа. Регулировку производимого объема газа можно регулировать широтой импульса.

Схема превышает максимум эффективности по Фарадею на 300%. Дальнейшие эксперименты показали, что индукторы, используемые Стэнли Мэйером играют важную роль в дальнейшем повышении эффективности. Дэйв Лоутон предложил добавить два индуктора по 100 витков эмалированного медного провода 22 SWG (21 AWG) (это диаметр примерно 0.6- 0.7мм) на ферритовом стержне диаметром 9 мм и длиной 25мм. Улучшенная схема:

Ферритовый стержень тот же (диаметр 9мм, длина 25мм.), провод тоже. Намотка бифилярная. Использовать ферритовое кольцо – наилучшее возможное решение. Трансформатор с бифилярной намоткой также может быть намотан на любой ферритовый стержень любого диаметра и длины (по обновленным данным).

Дальнейшее развитие системы:

Когда мы производим гидрокси газ из воды, невозможно превысить Фарадеевский максимум без притока дополнительной энергии извне. Поскольку ячейка остается холодной, имеется большой объем производимого газа, что указывает на наличие этого эффекта. Сама идея захвата энергии из окружающего пространства базируется на очень коротком импульсе с идеальной, очень крутой характеристикой подъема и спада формы импульса. Эта дополнительная энергия называется «холодным электричеством», поскольку имеет характеристики отличные от обычного электричества. При прохождении через проводник последний нагревается и на нем «теряется» часть энергии в виде тепла. У холодного электричества противоположный эффект: проводник охлаждается в результате притока энергии извне. Ниже дано дальнейшее улучшение схемы. Заметьте, лампочка 12 вольт 10 Ватт ярко светится, ток потребления остался прежним, выход гидрокси не уменьшился!

Диоды Зенера 150 Вольт 10 Ватт- защита транзистора от пробоя на случай короткого замыкания

Преимущества газа Брауна как источника энергии

• Вода, из которой получают HHO, является одним из наиболее распространённых веществ на нашей планете.
• При сгорании этого вида топлива образуется водяной пар, который можно обратно конденсировать в жидкость и повторно использовать в качестве сырья.
• В процессе сжигания гремучего газа не образуется никаких побочных продуктов, кроме воды. Можно сказать, что нет более экологичного вида топлива, чем газ Брауна.
• При эксплуатации водородной отопительной установки выделяется водяной пар в количестве, достаточном для поддержания влажности в помещении на комфортном уровне.

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

• Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
• Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
• Снижение токсичности и повышение эффективности старых котельных.
• Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
• Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
• Разработка принципиально новых, мощных и экологичных силовых установок.

Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

Инструкция: как сделать водородный генератор своими руками

Для изготовления топливной ячейки возьмём наиболее совершенную «сухую» схему электролизёра с использованием электродов в виде пластин из нержавеющей стали. Представленная ниже инструкция демонстрирует процесс создания водородного генератора от «А» до «Я», поэтому лучше придерживаться очерёдности действий.

1. Изготовление корпуса топливной ячейки. В качестве боковых стенок каркаса выступают пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Надо понимать, что размер аппарата напрямую влияет на его производительность, однако, и затраты на получение HHO будут выше. Для изготовления топливной ячейки оптимальными будут габариты устройства от 150х150 мм до 250х250 мм.
2. В каждой из пластин просверливают отверстие под входной (выходной) штуцер для воды. Кроме того, потребуется сверление в боковой стенке для выхода газа и четыре отверстия по углам для соединения элементов реактора между собой.
3. Воспользовавшись угловой шлифовальной машиной, из листа нержавеющей стали марки 316L вырезают пластины электродов. Их размеры должны быть меньше габаритов боковых стенок на 10 – 20 мм. Кроме того, изготавливая каждую деталь, необходимо оставлять небольшую контактную площадку в одном из углов. Это понадобится для соединения отрицательных и положительных электродов в группы перед их подключением к питающему напряжению.
4. Для того чтобы получать достаточное количество HHO, нержавейку надо обработать мелкой наждачной бумагой с обеих сторон.
5. В каждой из пластин сверлят два отверстия: сверлом диаметром 6 — 7 мм — для подачи воды в пространство между электродами и толщиной 8 — 10 мм — для отвода газа Брауна. Точки сверлений рассчитывают с учётом мест установки соответствующих подводящих и выходного патрубков.

6. Начинают сборку генератора. Для этого в оргалитовые стенки устанавливают штуцеры подачи воды и отбора газа. Места их присоединений тщательно герметизируют при помощи автомобильного или сантехнического герметика.
7. После этого в одну из прозрачных корпусных деталей устанавливают шпильки, после чего начинают укладку электродов.


   Обратите внимание: плоскость пластинчатых электродов должна быть ровной, иначе элементы с разноимёнными зарядами будут касаться, вызывая короткое замыкание!

8. Пластины нержавеющей стали отделяют от боковых поверхностей реактора при помощи уплотнительных колец, которые можно сделать из силикона, паронита или другого материала. Важно только, чтобы его толщина не превышала 1 мм. Такие же детали используют в качестве дистанционных прокладок между пластинами. В процессе укладки следят, чтобы контактные площадки отрицательных и положительных электродов были сгруппированы в разных сторонах генератора.
9. После укладки последней пластины устанавливают уплотнительное кольцо, после чего генератор закрывают второй оргалитовой стенкой, а саму конструкцию скрепляют при помощи шайб и гаек. Выполняя эту работу, обязательно следят за равномерностью затяжки и отсутствием перекосов между пластинами.
    При финальной затяжке обязательно контролируют параллельность боковых стенок. Это позволит избежать перекосов
10. При помощи полиэтиленовых шлангов генератор подключают к ёмкости с водой и бабблеру.
11. Контактные площадки электродов соединяют между собой любым способом, после чего к ним подключают провода питания.
     Собрав несколько топливных ячеек и включив их параллельно, можно получить достаточное количество газа Брауна
12. На топливную ячейку подают напряжение от ШИМ-генератора, после чего производят настройку и регулировку аппарата по максимальному выходу газа HHO.

Для получения газа Брауна в количестве, достаточном для отопления или приготовления пищи, устанавливают несколько генераторов водорода, работающих параллельно.

Краткая теоретическая часть

Водород, он же hydrogen, – первый элемент таблицы Менделеева – представляет собой легчайшее газообразное вещество, обладающее высокой химической активностью. При окислении (то бишь, горении) выделяет огромное количество теплоты, образуя обычную воду. Охарактеризуем свойства элемента, оформив их в виде тезисов:

1. Горение водорода – процесс экологически чистый, никаких вредных веществ не выделяется.
2. Благодаря химической активности газ в свободном виде на Земле не встречается. Зато в составе воды его запасы неиссякаемы.
3. Элемент добывается в промышленном производстве химическим способом, например, в процессе газификации (пиролиза) каменного угля. Зачастую является побочным продуктом.
4. Другой способ получения газообразного водорода – электролиз воды в присутствии катализаторов – платины и прочих дорогих сплавов.
5. Простая смесь газов hydrogen + oxygen (кислород) взрывается от малейшей искры, моментально высвобождая большое количество энергии.

Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.

Из вышесказанного напрашивается следующий вывод: 2 атома водорода легко соединяются с 1 атомом кислорода, а вот расстаются весьма неохотно. Химическая реакция окисления протекает с прямым выделением тепловой энергии в соответствии с формулой:

2H₂ + O₂ → 2H₂O + Q (энергия)

Здесь кроется важный момент, который пригодится нам в дальнейшем разборе полетов: hydrogen вступает в реакцию самопроизвольно от возгорания, а теплота выделяется напрямую. Чтобы разделить молекулу воды, энергию придется затратить:

2H₂O → 2H₂ + O₂ — Q

Это формула электролитической реакции, характеризующая процесс расщепления воды путем подведения электричества. Как это реализовать на практике и сделать генератор водорода своими руками, рассмотрим далее.

Создание опытного образца

Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.

Из чего состоит примитивный электролизер:

• реактор – стеклянная либо пластиковая емкость с толстыми стенками;
• металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
• второй резервуар играет роль водяного затвора;
• трубки для отвода газа HHO.

Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.

Принцип работы электролизера следующий:

1. К двум электродам, погруженным в воду, подводится напряжение, желательно от регулируемого источника. Для улучшения реакции в емкость добавляется немного щелочи либо кислоты (в домашних условиях – обычной соли).
2. В результате реакции электролиза со стороны катода, подключенного к «минусовой» клемме, станет выделяться водород, а возле анода – кислород.
3. Смешиваясь, оба газа по трубке поступают в гидрозатвор, выполняющий 2 функции: отделение водяного пара и недопущение вспышки в реакторе.
4. Из второй емкости гремучий газ ННО подается на горелку, где сжигается с образованием воды.

Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.

Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:

1. Плоские деревянные палочки скрутите саморезами, располагая их концами в разные стороны. Спаяйте головки шурупов между собой и подсоедините провода – получите будущие электроды.
2. Проделайте отверстие в крышке, просуньте туда разрезанный корпус капельницы и провода, затем герметизируйте с 2 сторон клеевым пистолетом.
3. Поместите электроды в бутылку и завинтите крышку.
4. Во второй крышке просверлите 2 отверстия, вставьте трубки капельниц и накрутите на бутылку, заполненную обычной водой.

Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.

Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:

Проектирование водородного генератора: схемы и чертежи

Самодельная установка для получения газа Брауна состоит из реактора с установленными электродами, ШИМ-генератора для их питания, водяного затвора и соединительных проводов и шлангов. В настоящее время существует несколько схем электролизёров, использующих в качестве электродов пластины или трубки. Кроме того, в Сети можно найти и установку так называемого сухого электролиза. В отличие от традиционной конструкции, в таком аппарате не пластины устанавливаются в ёмкость с водой, а жидкость подаётся в зазор между плоскими электродами. Отказ от традиционной схемы позволяет значительно уменьшить габариты топливной ячейки.

В работе можно использовать чертежи и схемы рабочих электролизёров, которые можно адаптировать под собственные условия.

Выбор материалов для строительства генератора водорода

Для изготовления топливной ячейки практически никаких специфичных материалов не требуется. Единственное, с чем могут возникнуть сложности, так это электроды. Итак, что надо подготовить перед началом работы.

1. Если выбранная вами конструкция представляет собой генератор «мокрого» типа, то понадобится герметичная ёмкость для воды, которая одновременно будет служить и корпусом реактора. Можно взять любой подходящий контейнер, главное требование — достаточная прочность и газонепроницаемость. Разумеется, при использовании в качестве электродов металлических пластин лучше использовать прямоугольную конструкцию, к примеру, тщательно загерметизированный корпус от автомобильного аккумулятора старого образца (чёрного цвета). Если же для получения HHO будут применяться трубки, то подойдёт и вместительная ёмкость от бытового фильтра для очистки воды. Самым же лучшим вариантом будет изготовление корпуса генератора из нержавеющей стали, например, марки 304 SSL.
   При выборе «сухой» топливной ячейки понадобится лист оргстекла или другого прозрачного пластика толщиной до 10 мм и уплотнительные кольца из технического силикона.
2. Трубки или пластины из «нержавейки». Конечно, можно взять и обычный «чёрный» металл, однако в процессе работы электролизёра простое углеродистое железо быстро корродирует и электроды придётся часто менять. Применение же высокоуглеродистого металла, легированного хромом, даст генератору возможность работать длительное время. Умельцы, занимающиеся вопросом изготовления топливных ячеек, длительное время занимались подбором материала для электродов и остановились на нержавеющей стали марки 316 L. К слову, если в конструкции будут использоваться трубки из этого сплава, то их диаметр надо подобрать таким образом, чтобы при установке одной детали в другую между ними был зазор не более 1 мм. Для перфекционистов приводим точные размеры:
   — диаметр внешней трубки — 25.317 мм;
   — диаметр внутренней трубки зависит от толщины внешней. В любом случае он должен обеспечивать зазор между этими элементами равный 0.67 мм.
    От того, насколько точно будут подобраны параметры деталей водородного генератора, зависит его производительность
3. ШИМ-генератор. Правильно собранная электрическая схема позволит в нужных пределах регулировать частоту тока, а это напрямую связано с возникновением резонансных явлений. Другими словами, чтобы началось выделение водорода, надо будет подобрать параметры питающего напряжения, поэтому сборке ШИМ-генератора уделяют особое внимание. Если вы хорошо знакомы с паяльником и сможете отличить транзистор от диода, то электрическую часть можно изготовить самостоятельно. В противном случае можно обратиться к знакомому электронщику или заказать изготовление импульсного источника питания в мастерской по ремонту электронных устройств.


   Импульсный блок питания, предназначенный для подключения к топливной ячейке, можно купить в Сети. Их изготовлением занимаются небольшие частные компании в нашей стране и за рубежом.

4. Электрические провода для подключения. Достаточно будет проводников сечением 2 кв. мм.
5. Бабблер. Этим причудливым названием умельцы обозвали самый обычный водяной затвор. Для него можно использовать любую герметичную ёмкость. В идеале она должна быть оборудована плотно закрывающейся крышкой, которая при возгорании газа внутри будет мгновенно сорвана. Кроме того, рекомендуется между электролизёром и бабблером устанавливать отсекатель, который будет препятствовать возвращению HHO в ячейку.
6. Шланги и фитинги. Для подключения генератора HHO понадобятся прозрачная пластиковая трубка, подводящий и отводящий фитинг и хомуты.
7. Гайки, болты и шпильки. Они понадобятся для крепления частей электролизёра между собой.
8. Катализатор реакции. Для того чтобы процесс образования HHO шёл интенсивнее, в реактор добавляют гидроксид калия KOH. Это вещество можно без проблем купить в Сети. На первое время будет достаточно не более 1 кг порошка.
9. Автомобильный силикон или другой герметик.

Заметим, что полированные трубки использовать не рекомендуется. Наоборот, специалисты рекомендуют обработать детали наждачной бумагой для получения матовой поверхности. В дальнейшем это будет способствовать увеличению производительности установки.

Инструменты, которые потребуются в процессе работы

Прежде чем приступить к постройке топливной ячейки, подготовьте такие инструменты:

• ножовку по металлу;
• дрель с набором свёрл;
• набор гаечных ключей;
• плоская и шлицевая отвёртки;
• угловая шлифмашина («болгарка») с установленным кругом для резки металла;
• мультиметр и расходомер;
• линейка;
• маркер.

Кроме того, если вы будете самостоятельно заниматься постройкой ШИМ-генератора, то для его наладки потребуется осциллограф и частотомер. В рамках данной статьи мы этот вопрос поднимать не будем, поскольку изготовление и настройка импульсного блока питания лучше всего рассматривается специалистами на профильных форумах.

Обратите внимание на статью, в которой приведены другие источники энергии, которую можно использовать для обустройства отопления дома: https://aqua-rmnt.com/otoplenie/alt_otoplenie/alternativnye-istochniki-energii.html

Реактор из пластин

Высокопроизводительный генератор водорода, способный обеспечить работу газовой горелки, выполняется из нержавеющих пластин размером 15 х 10 см, количество – от 30 до 70 шт. В них просверливаются отверстия под стягивающие шпильки, а в углу выпиливается клемма для присоединения провода.

Кроме листовой нержавейки марки 316 понадобится купить:

• резина толщиной 4 мм, стойкая к воздействию щелочи;
• концевые пластины из оргстекла либо текстолита;
• шпильки стяжные М10—14;
• обратный клапан для газосварочного аппарата;
• фильтр водяной под гидрозатвор;
• трубы соединительные из гофрированной нержавейки;
• гидроокись калия в виде порошка.

Пластины нужно собрать в единый блок, изолировав друг от друга резиновыми прокладками с вырезанной серединой, как показано на чертеже. Получившийся реактор плотно стянуть шпильками и подключить к патрубкам с электролитом. Последний поступает из отдельной емкости, снабженной крышкой и запорной арматурой.

Примечание. Мы рассказываем, как сделать электролизер проточного (сухого) типа. Реактор с погружными пластинами изготовить проще – резиновые прокладки ставить не нужно, а собранный блок опускается в герметичную емкость с электролитом.

Последующая сборка генератора, производящего водород, выполняется по той же схеме, но с отличиями:

1. На корпусе аппарата крепится резервуар для приготовления электролита. Последний представляет собой 7—15% раствор гидроокиси калия в воде.
2. В «бабблер» вместо воды заливается так называемый раскислитель – ацетон либо неорганический растворитель.
3. Перед горелкой обязательно ставится обратный клапан, иначе при плавном выключении водородной горелки обратный удар разорвет шланги и «бабблер».

Для питания реактора проще всего задействовать сварочный инвертор, электронные схемы собирать не нужно. Как устроен самодельный генератор газа Брауна, расскажет домашний мастер в своем видео:

Почему ячейку Мэйера сделал только он сам, а другие не смогли?

Начнём с того, что существует версия, которая не вызовет ни у кого её отрицания. В мире есть «очень маленькая» кучка людей с «очень огромными» возможностями, это – нефтяные магнаты – владельцы мировых запасов топлива. Им бы очень не хотелось терять свои миллиарды миллиардов, которые они практически «на халяву» кладут к себе в карман выкачивая «кровь Земли». Фактически они живут за счёт всего человечества. Это Вы и я исправно платим им большие деньги, заправляя свой автомобиль, за то, что по сути им не должно принадлежать. И для того, чтобы этот процесс наполнения карманов не останавливался, они предпринимают всё, чтобы никто не придумал альтернативный источник энергии, превосходящий нефтепродукты. Есть, конечно, Атом, но от него быстро «откидывают лапти», поэтому Атом для нефти не конкурент. У нефтяных баронов трудится не одна сотня смышленых мальчиков, в том числе и хакеров, которые «продвинутую» информацию из средств массовой информации, в том числе интернета удаляют. Эти мальчики о совести и о том, что из-за плохой экологии «человечество на грани вымирания» не задумываются, бароны им исправно платят за работу. Поэтому до нас доходят только вершки знаний, а истина находится в корешках. Мало того, необходимая информация подменяется ложной, используя которую, мы никогда ничего не создадим во благо человечества, если «хозяева мира» этого не захотят.

Да и вообще, надо соображать, двигатель на воде это — крах мировой экономической системы. Если цены на нефть резко упадут, произойдёт революция 1917-го года, только в мировом масштабе. Потому, что нефтедоллар определяет цены на другие товары. По началу, год — два будет переоценка всего, в магазинах ничего не будет, а на свалках «завал». Кто то может сказать, что это лирика в защиту «буржуев».

А теперь приступим к существу вопроса ! Как работает ячейка Мэйера ? Я проведу анализ того, что написано в статье «Вода вместо бензина», которая имеется в большом количестве экземпляров на разных сайтах. Отдельные моменты я буду опровергать, а интересные моменты статьи — выделять. Позже, я проанализирую на мой взгляд, действительно важные моменты статьи, которые указывают на то, что существует большая вероятность изготовления ячейки Мэйера своими руками. Стоит отметить, что патенты Мэйера написаны на «техническом» английском языке. Любой знаток «обыкновенного» английского языка не сможет правильно перевести его патенты на русский язык.

1. Обычный электролиз воды требует тока, измеряемого в амперах, ячейка Мэйер производит тот же эффект при миллиамперах.

Оценим эту фразу с учётом большинства тех схем, которые появлялись в интернете. Прибор, который измеряет ток, потребляемый от источника тока – обыкновенный амперметр постоянного тока, а после амперметра никаких сглаживающих конденсаторов нет. Учитывая, что импульсы, поступающие на электроды ячейки, кратковременны и имеют большую скважность, то амперметр, в силу инерционности рамки должен показывать ток не больше одной десятой от реально потребляемого тока, а то и меньше.

2. Обыкновенная водопроводная вода требует добавления электролита, например, серной кислоты, для увеличения проводимости, а ячейка Мэйера действует при огромной производительности с чистой водой.

Любой электролизёр с недистиллированной водой, при расстоянии между электродами 1-2 мм будет работать с огромной производительностью. Кроме того, в статье сначала пишется, что Мэйер использует водопроводную воду, а теперь пишут про чистую воду. Не соответствие. Вообще, у меня появилась мысль, что в статье много «полезного» вырезано, и много «запутывающего нам мозги» добавлено — это к слову о нефтяных баронах, и людях зарабатывающих на сенсациях.

3. Согласно очевидцам, самым поразительным аспектом клетки Мэйера было то, что она оставалась холодной, даже после часов производства газа.

При кратковременных импульсах – ничего поразительного.

4. Эксперименты Мэйера, которые он счел возможными представить к патентованию, заслужили серию патентов США, представленные под Секцией 101. Представление патента под этой секцией зависит от успешной демонстрации изобретения Патентному Рецензионному Комитету.

Мне приходилось представлять научную работу в известный Научно-исследовательский институт России (не буду его называть, чтобы, не принижать его авторитет, а он действительно авторитетный). В этой работе была куча недоработок, но она была высоко оценена. Её ещё потом отправляли на Всероссийский конкурс и за неё у меня даже медаль от министра образования есть. Работа была перспективной, но требовала времени, которого у меня не было, а сейчас она стала не актуальной. Кроме того, запатентовать можно что угодно. Мэйер, например, отдельно запатентовал свою ячейку и отдельно способ генерации водорода, отдельно патентовал и автомобильный двигатель на воде. Странный факт. Но может я не прав, и в Комитете сидели умные и внимательные мужи науки.

5. Мэйер использует внешнюю индуктивность, которая образует колебательный контур с емкостью ячейки, — чистая вода, по-видимому, обладает диэлектрической проницаемостью около 81 (в других статьях — «около 5»), — чтобы создать параллельную резонансную схему. Она возбуждается мощным импульсным генератором, который вместе с емкостью ячейки и выпрямительным диодом составляет схему накачки. Высокая частота импульсов производит ступенчато поднимающийся потенциал на электродах ячейки до тех пор, пока не достигается точка, где молекула воды распадается и возникает кратковременный импульс тока.

Здесь, говорится о каком то, колебательном контуре. Догадайтесь, на какой из приведённых схем изображён колебательный контур, левой или правой, а может найдёте схему накачки? Судя по приведённым схемам, контуром тут не пахнет, да и схемой накачки тоже.

Поясню: Принцип работы колебательного контура предполагает разнополярный перезаряд ёмкости и индуктивности одна от другой, входящих в сам контур, а здесь, во первых мешает диод, во вторых вода ячейки-конденсатора должна быть как минимум дистиллированная, потому, что будет разряд через активное сопротивление воды. Подробно в статье «Колебательный контур. Резонанс«.

Схемы накачки энергии известных в радиоэлектронике устройств как минимум имеют накопительную линию, состоящую из нескольких конденсаторов и дросселей. Есть и более простой способ «накачки», но об этом позже мы обязательно поговорим. А здесь, вообще ничего нет, кроме устройства разряда – пластин ячейки, которые, препятствуют вообще какому либо накоплению. Мало того, накопление в известных системах происходит постепенно, а потом происходит кратковременный разряд. А здесь, описывается, что-то другое, совершенно не понятное классической науке.

6. Стэнли Мэйер, успешно разлагает обыкновенную водопроводную воду на составляющие элементы посредством комбинации высоковольтных импульсов, при среднем потреблении тока, измеряемого всего лишь миллиамперами.

Смотри пункт 1.

7. Мэйер отказался прокомментировать подробности, которые бы позволили ученым воспроизвести и оценить его «водяную ячейку». Однако, он представил достаточно детальное описание американскому Патентному Бюро, чтобы убедить их, что он может обосновать его заявку на изобретение.

Совсем странный факт. Мэйер что, решил стать «водяным магнатом»? Почему отказался? Любитель носить патент, хвалиться его обложкой, но никому не показывать? Патент тогда ценен, когда его владелец получает от его реализации дивиденды!

8. Как заявляет Мэйер, — выход газа увеличивался, когда электроды сдвигались более близко, и уменьшался, когда они отодвигались.

В любом электролизёре при уменьшении расстояния между пластинами, производительность газа увеличивается.

9. Вторая ячейка содержала 9 ячеек с двойными трубками из нержавеющей стали и производила намного больше газа.

А вот на этот факт я прошу обратить внимание. Предполагаю, именно здесь кроется вся загадка ячейки.

10. Практическая демонстрация ячейки Мэйера является существенно более убедительной, чем псевдо-научный жаргон, который использован для объяснения.

Коперфильд тоже убедительно демонстрировал свои фокусы, а в качестве объяснений, так же как и Мэйер, использовал псевдо-научный жаргон (объяснял всё «магией»).

11. Изобретатель лично говорил об искажении и поляризации молекулы воды, приводящему к самостоятельному разрыву связи, под действием градиента электрического поля, резонанса в пределах молекулы, который усиливает эффект.

На это так же, как и в пункте 9, прошу обратить внимание, об этом поговорим позже.

12. Он также заявил, что фотонное стимулирование пространства реактора светом лазера посредством оптоволокна увеличивает производство газа.

При определённой частоте лазерного генератора, он действительно может усиливать резонанс молекул используя гармоники частот (деление и умножение).

13. Подбирают частоту импульсов, поступающих на конденсатор, соответствующую собственной частоте резонанса молекулы.

Написано одно, а представленные схемы и чертежи не способны работать на частоте резонанса молекул воды, но о возможности такой реализации тоже напишем позже (как по пунктам 9 и 11).

14. Повышающая катушка намотана на обычном тороидальном ферритовом сердечнике 1.50 дюйма в диаметре и 0.25 дюйма толщиной. Первичная катушка содержит 200 витков 24 калибра, вторичная 600 витков 36 калибра. Трансформатор обеспечивает повышение напряжения в 5 раз, хотя оптимальный коэффициент подбирается практическим путем.

При указанном количестве витков первичной и вторичной обмоток, напряжение повысится ровно в 3 (три) раза, а не 5 (пять), это скажет любой радиомастер. С таким описанием, Вы долго будете разбираться, как же работает ячейка Мэйера. О том, как рассчитывается коэффициент трансформации, можете прочитать в статье «Силовой трансформатор. Расчёт трансформатора«. А кто-то не знает, как работает трансформатор? Отвечу, это знает любой мастер: «Ууууууууууу…..».

15. Реальная вода обладает некоторой остаточной проводимостью, обусловленной наличием примесей. Идеально, если вода в ячейке будет химически чистой. Электролит к воде не добавляется.

Химически чистая вода это – дистиллированная вода! А сначала говорили о водопроводной!

16. Два концентрических цилиндра 4 дюймов длиной составляют конденсатор. Расстояние между поверхностями цилиндров 0.0625 дюйма.

Запоминайте размеры, мы к ним ещё вернёмся вместе с пунктами 9, 11 и 13.

17. Расчет резонансной частоты традиционный. Вторую индуктивность подстраивают в зависимости от чистоты воды так, чтобы потенциал, приложенный к воде, был постоянен.

Какой «традиционный» расчёт? Авторов статьи учили рассчитывать резонанс колебательного контура состоящего из конденсатора, катушки и полупроводникового диода? Таких «традиционных» контуров не бывает! Подробно о традиционных расчётах читайте в статье «Колебательный контур. Резонанс«. И вообще, под какую резонансную частоту подстраивать?

18. Внешняя трубка подгоняется под размер 3/4 дюйма 16 калибра (толщина стенки 0.06 дюйма), длиной 4 дюйма. Внутренняя трубка диаметром 1/2 дюйма 18 калибра (стенка 0.049 дюйма, это приблизительный размер для этой трубки, фактический калибр не может быть вычислен из патентной документации, но этот размер должен работать), 4 дюйма длиной.

Запоминайте размеры, мы к ним ещё вернёмся вместе с пунктами 9, 11 , 13 и 16.

19. Не указано, должна ли быть вода внутри трубки. Думается, что она там есть, но это совершенно не влияет на работу прибора.

А это как сказать, от этого может быть всё и зависит. Это у переписчика этой статьи не влияет! Вернёмся вместе с пунктами 9, 11 , 13, 16 и 18.

20. Частота не была напечатана, исходя из размера катушек и трансформатора, частота не превышает 50 Mhz. He упирайтесь в этот факт, это всего лишь моя догадка.

На основе чего автор догадывался о частоте, не превышающей 50 мегагерц? По парамерам катушек и трансформатора, без всяких вычислений, любой опытный радиолюбитель скажет, что частота не достигнет и 1 (одного) мегагерца. Автор статьи, как это он пишет сам, действительно попытался «догадаться», но получилось как в «Поле чудес» — играл но не угадал.

Теперь Вы, сами поняли, почему я сначала отнёсся к этой статье, как к очередному надувательству. Сейчас у меня противоположное мнение, но чтобы оно подтвердилось, необходимо всё «разложить по полочкам».

Материалы по водородному генератору Стенли Мейера

Материалы по технологии изготовления водородного генератора Стенли Мейера.
Американский изобретатель Стенли Мейер, который занимался проблемой высокоэффективного электролиза воды с 1970 по 1991 г. Но уже в 1998 г. Мейер оформляет патенты на свои изобретения, которые основываются на резонансном методе раскола молекулы воды на составляющие. Команде во главе с С.Мейером удалось создать автомобиль, в качестве топлива у которого выступал гремучий газ, полученный из электролизеров конструкции Мейера, для улучшения качеств газа, Мейер подвергал газ ионизации и воздействию лазера, что способствовало еще большему возгоранию его в двигателе. Разработки С.Мейера до сих пор не дают покоя энтузиастам и автолюбителям, рассмотрим основные моменты технологии получения гремучего газа по имеющимся материалам авторства Стенли Мейера.

Выгодно ли получать водород в домашних условиях

Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все чертежи и схемы, публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:

• использовать hydrogen в качестве топлива для автомобилей;
• бездымно сжигать водород в отопительных котлах и печах;
• применять для газосварочных работ.

Главная проблема, перечеркивающая все преимущества водородного топлива: затраты электричества на выделение чистого вещества превышают количество энергии, получаемое от его сжигания. Что бы ни утверждали приверженцы утопичных теорий, максимальный КПД электролизера достигает 50%. Это значит, что на 1 кВт полученной теплоты затрачивается 2 кВт электроэнергии. Выгода – нулевая, даже отрицательная.

Вспомним, что мы писали в первом разделе. Hydrogen – весьма активный элемент и реагирует с кислородом самостоятельно, выделяя уйму тепла. Пытаясь разделить устойчивую молекулу воды, мы не можем подвести энергию непосредственно к атомам. Расщепление производится за счет электричества, половина которого рассеивается на подогрев электродов, воды, обмоток трансформаторов и так далее.

Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.

Теперь рассмотрим гремучий газ, полученный электролизом в самодельном водородном генераторе, как топливо для вышеперечисленных нужд:

1. Конечная цена установки, низкая производительность и КПД делает крайне невыгодным сжигание водорода для отопления частного дома. Чем «наматывать» счетчик электролизером, проще поставить любой из электрокотлов – ТЭНовый, индукционный либо электродный.
2. Чтобы заменить 1 л бензина для автомобиля, потребуется 4766 литров чистого водорода или 7150 л гремучего газа, треть которого составляет кислород. Самый завравшийся изобретатель в интернете еще не сделал электролизер, способный обеспечить подобную производительность.
3. Газосварочный аппарат, сжигающий hydrogen, компактнее и легче баллонов с ацетиленом, пропаном и кислородом. Плюс температура пламени до 3000 °С позволяет работать с любыми металлами, стоимость получения горючего здесь особой роли не играет.

Для справки. Чтобы сжигать гидроген в отопительном котле, придется основательно переработать конструкцию, поскольку водородная горелка способна расплавить любую сталь.

Заключение

Гидроген в составе газа ННО, полученный из самодельного водородного генератора, пригодится для двух целей: экспериментов и газосварки. Даже если отбросить низкий КПД электролизера и затраты на его сборку вместе с потребляемым электричеством, на обогрев здания попросту не хватит производительности. Это касается и бензинового двигателя легковой машины.
